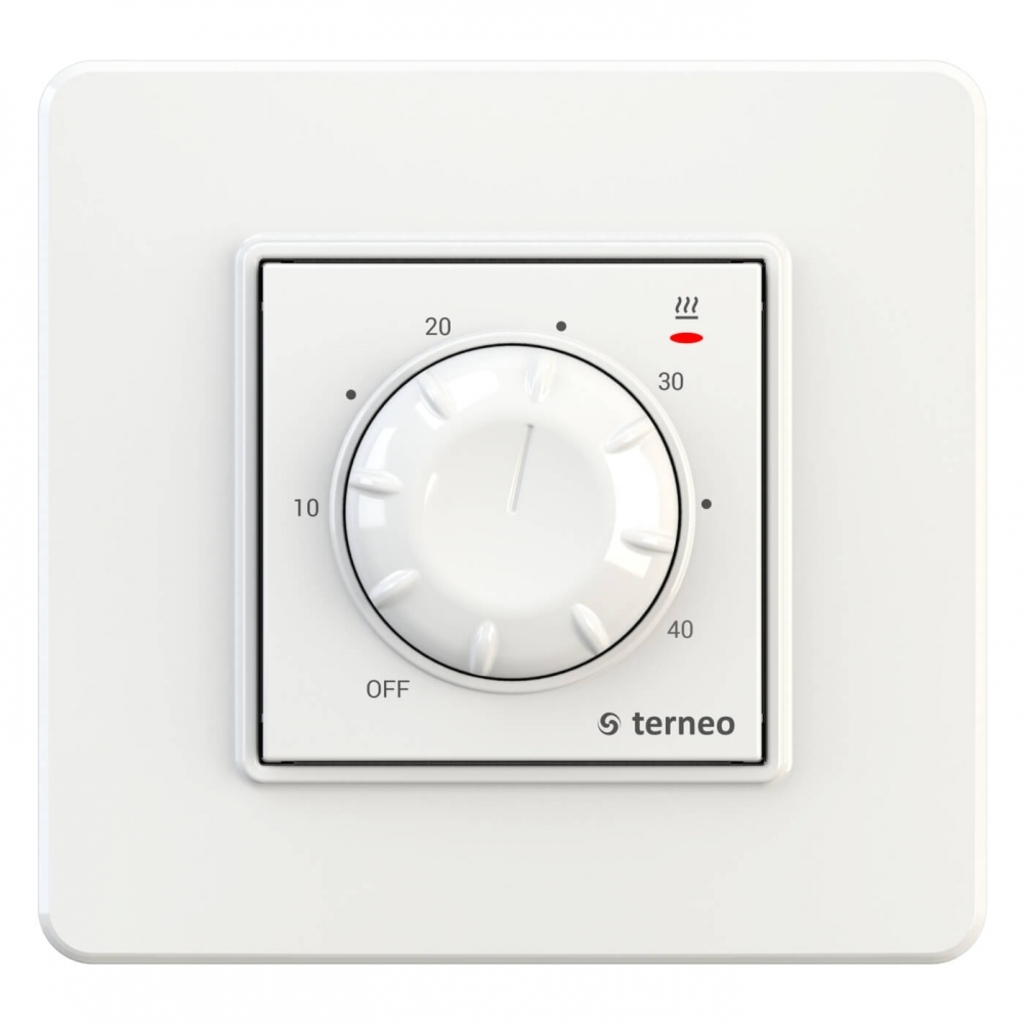

Terneo rtp є реле контролю температури підлоги з виносним термодатчиком. Датчик кріпиться до 3-метрового кабелю, що дозволяє розташувати його безпосередньо в підлогу. У термостата rtp немає складних налаштувань – це простий і зрозумілий в експлуатації прилад з механічною ручкою налаштувань. Для теплої підлоги. Монтаж у стандартну монтажну коробку. Найпростіша модель для теплої підлоги. Сумісність із рамками із серії Unica Schneider Electric. У цій комплектації терморегулятор призначений для системи «тепла підлога» або «повний обігрів» на основі електричного нагрівального кабелю або гріючої плівки. Без датчика терморегулятор працювати не буде.
Терморегулятор Terneo rtp, використання приладу
Терморегулятор rtp призначений для управління та контролю роботи електричного нагрівального кабелю для обігріву підлоги. Термодатчик з кабелем міститься в гнучку трубку діаметром 16 мм² безпосередньо у пісочно-цементну стяжку. Це дозволить легко вийняти та замінити датчик при поломці. Керувати термостатом rtp для електрополу нескладно. Потрібно виставити температуру за допомогою ручки регулятора. Якщо температура в кімнаті менша від цього показника – обігрів увімкнеться, і буде працювати, доки не досягне необхідної величини. Інструкція з експлуатації додається до виробу. Термостат тепла підлога Terneo rtp сам вибере інтервал включення та відключення. Максимальна споживана потужність тернео rtp – 3 кВт, максимальний струм навантаження – 16 А.
Технічні характеристики терморегулятора terneo rtp | тернео ртп
Параметр
Значення
Межі регулювання
10...40 °С
максимальний струм навантаження
16 А
Максимальна потужність навантаження
3 000 ВА
Напруга живлення
220 В ±10 %
Маса у повній комплектації
0,18 кг ±10 %
Габарити
60 х 60 х 25 мм
Датчик температури Terneo rtp
10 кОм при 25 °С
NTC терморезистор
Довжина з'єдн. кабелю датчика
3м
Кількість ком-цій під нагр., щонайменше
50 000 циклів
Кількість ком-цій без нагр., щонайменше
100 000 циклів
Температурний гістерезис
1 °С
Ступінь захисту за ДСТУ 14254
IP20
Особливості монтажу.

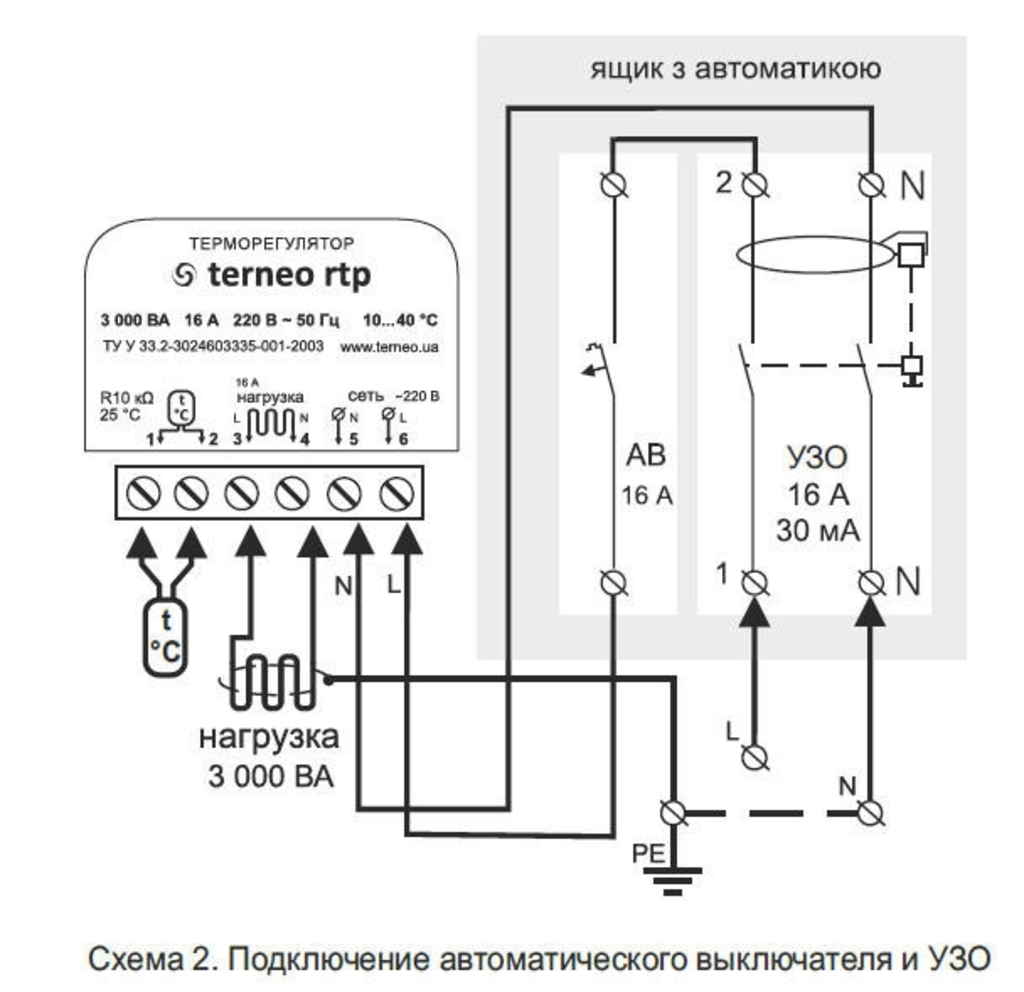

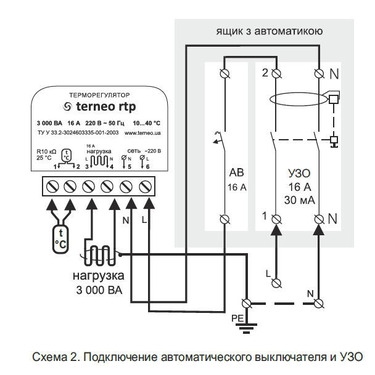

Монтується термостат для електропідлоги Terneo rtp на стіні у монтажну коробку діаметром 60 мм. Перетин проводки для підключення терморегулятора для теплої підлоги terneo rtp має бути не менше: для алюмінію – 2х1,5 мм², для меді – 2х1 мм². Перед термореле, у розрив фазного дроту, потрібно поставити автоматичний вимикач на 16 А. У приміщеннях, де працює система «тепла підлога», потрібно обов'язково ставити ПЗВ (пристрій захисного відключення), – схема підключення описано в інструкції. Клеми з затискними болтами розраховані на переріз проводу живлення 2,5 мм². Рекомендується використовувати м'який кабель, типу ПВС, щоб зменшити навантаження на клеми, та мінімізувати ризик послаблення контакту.

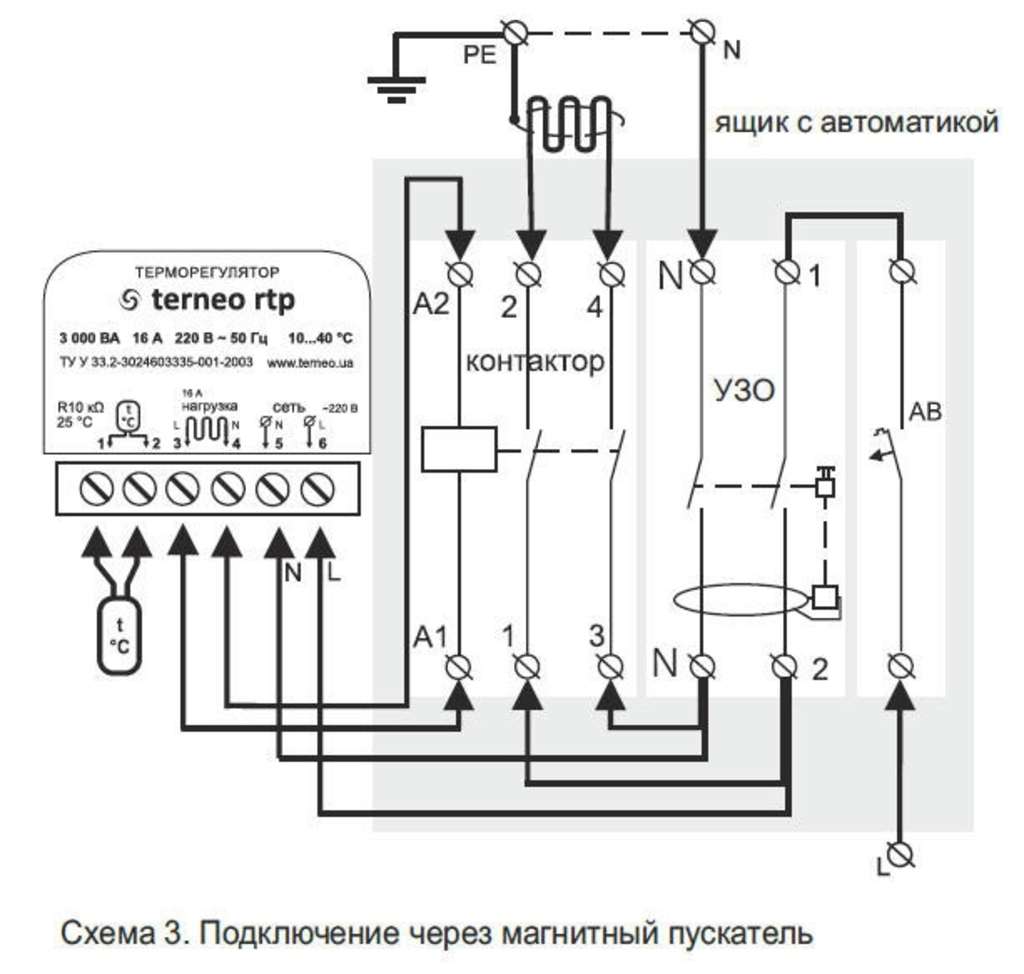

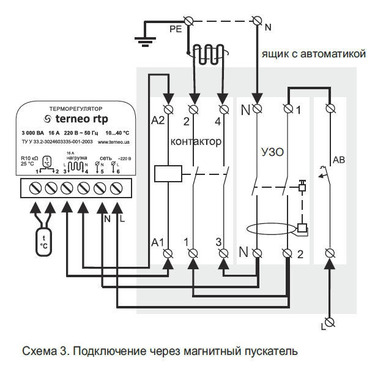

Схема підключення терморегулятора terneo rtp

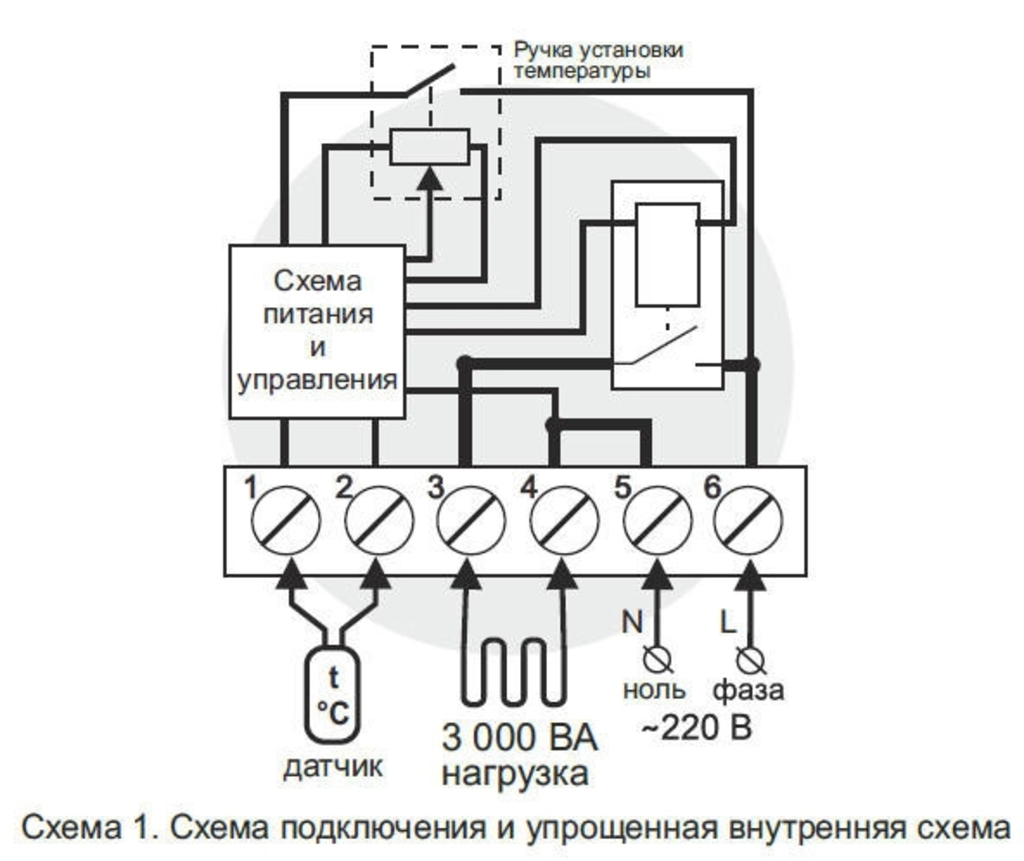

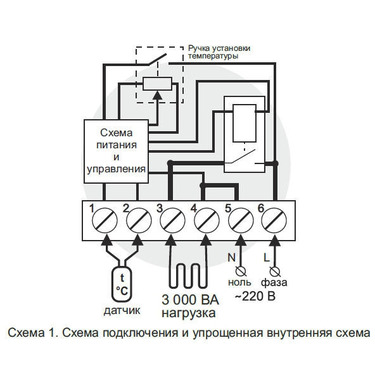

Датчик температури підключається до клем 1 і 2. Напруга живлення (220 В ±10 %, 50 Гц) подається на клеми 5 та 6, причому фаза (L) визначається індикатором і підключається на клему 6, а нуль (N) — на клему 5. До клем 3 і 4 підключається навантаження (з'єднувальні дроти від нагрівального елемента).
Заходи безпеки під час використання терморегулятора terneo rtp
Перед початком монтажу (демонтажу) та підключення (відключення) пристрою відключіть Напруга живлення, а також дійте відповідно до «Правил Пристрої Електро-установок».
Не вмикайте пристрій у розібраному вигляді.
Не допускайте потрапляння рідини або вологи на пристрій.
Не піддавайте пристрій екстремальним температурам (вище +45°С або нижче –5°С).
Не чистіть пристрій, використовуючи хімікати, такі як бензол та розчинники.
Не зберігайте Terneo rtp і не використовуйте пристрій у запорошених місцях.
Не намагайтеся самостійно розбирати та ремонтувати пристрій.
Не перевищуйте граничні значення струму та потужності.
Для захисту від перенапруг, викликаних розрядами блискавок, використовуйте грозозахисні розрядники.
Не занурюйте датчик Terneo rtp із з'єднувальним проводом у рідкі середовища.
